WBMS – bateriový management lithiových článků

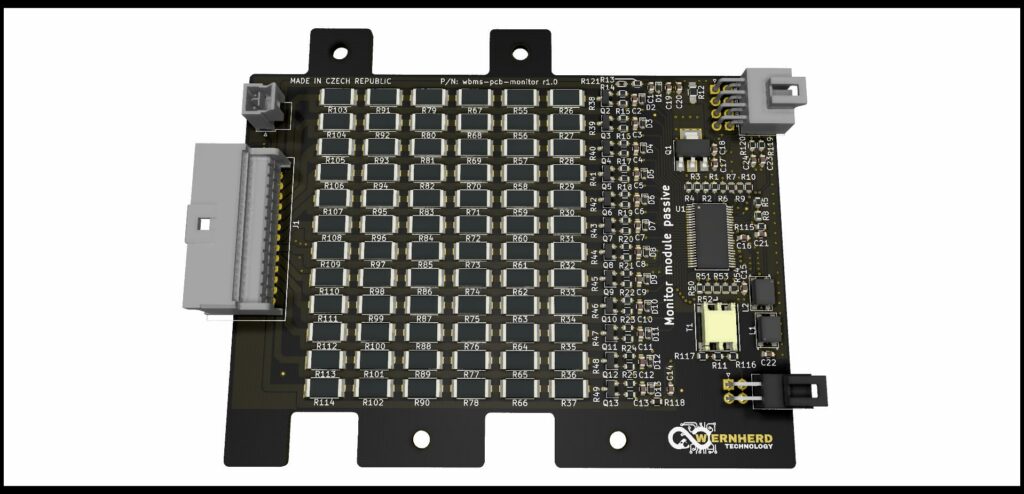

Monitorovací modul

  • monitorování až 12 článků
  • pasivní balancování proudem 1,3A
  • celková chyba měření je menší než 1,2mV (0,1mV na článek)
  • umožňuje monitorovat napětí článků s frekvencí větší než 3000 za sekundu
  • standardně 5 vstupů pro měření teploty
  • izolovaná sběrnice

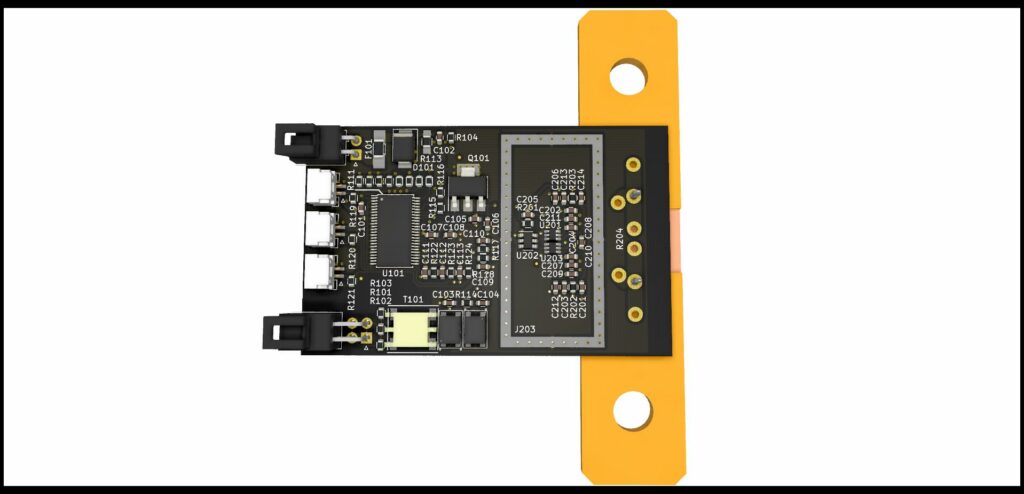

Modul měření proudu

  • 2 měřicí rozsahy pro přesné měření malých proudů
  • umožňuje měřit proud s frekvencí větší než 3000 za sekundu
  • pro měření proudů typicky až +-1000A
  • izolovaná sběrnice

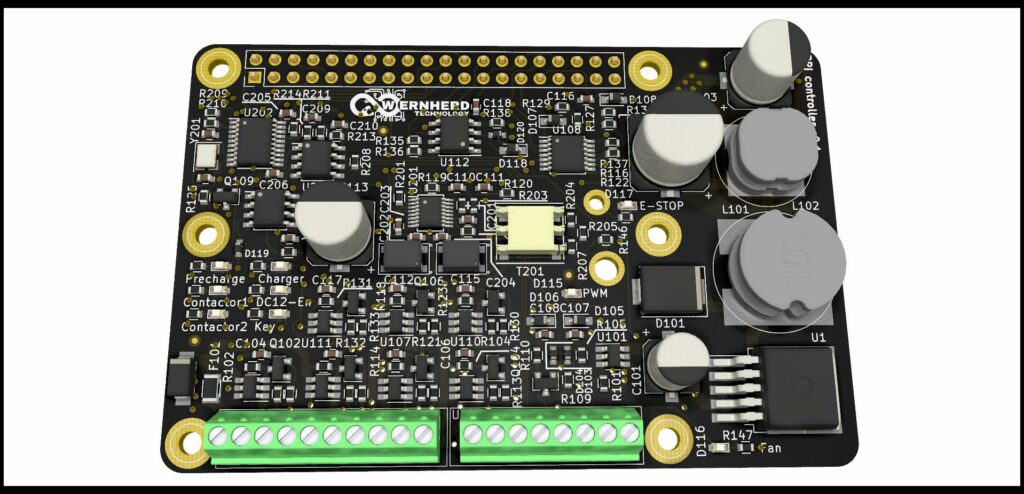

Řídicí modul

  • konstruovaný jako HAT k RPi
  • k jednomu řídicímu modulu lze připojit až 16 modulů pomocí izolované sběrnice
  • zálohované hodiny reálného času
  • CAN
  • softwarově nezávislý systém E-STOP
  • 6 výstupů / 4vstupy

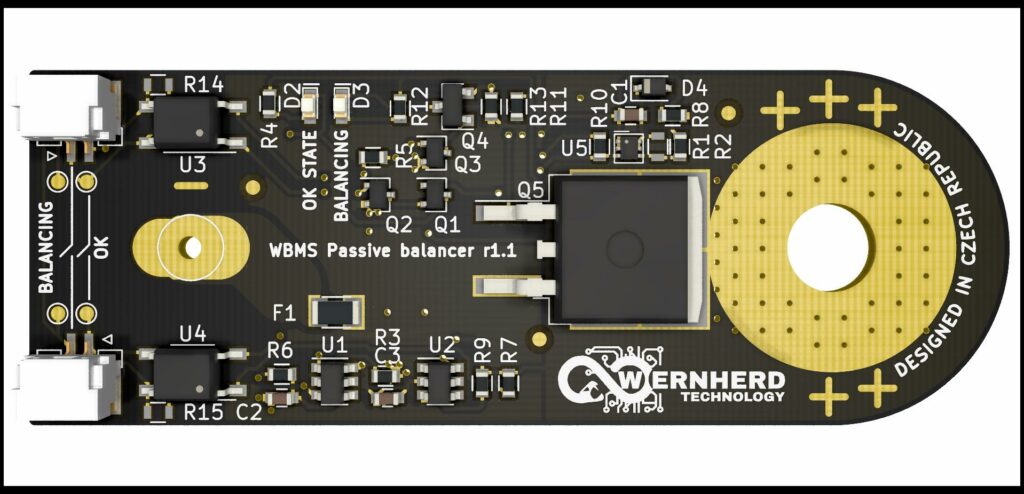

Pasivní balancér LiFePO4 článků

  • balancuje při dosažení napětí 3,6V (spustění balancování přeruší smyčku BALANCING)
  • vyhodnocuje podpětí, přepětí, přehřátí (přeruší se druhá smyčka OK)

Olověné baterie

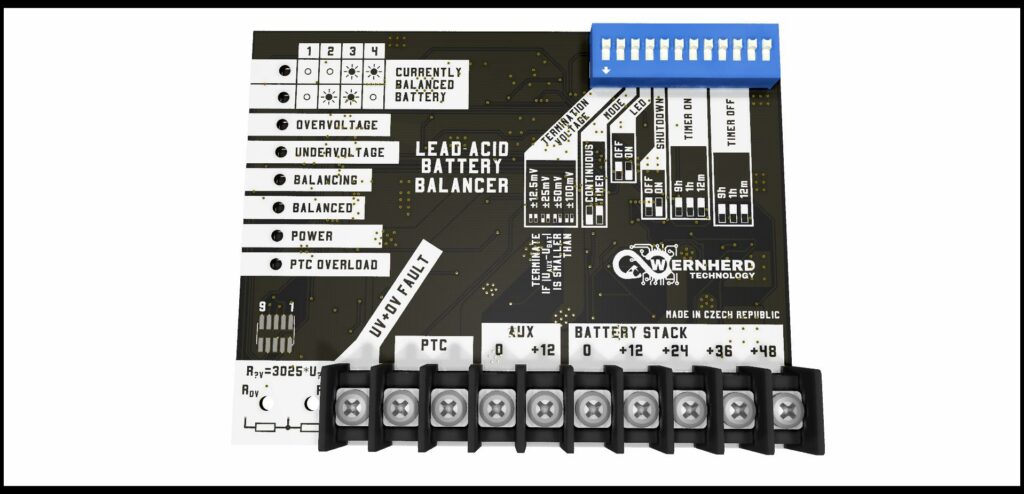

Balancér olověných baterií

  • vyrovnává napětí na bateriích přes vyrovnávací článek
  • pro 2, 3 a 4 olověné baterie v sérii
  • nastavení režimu, časů balancování a tolerance pomocí DIP přepínače
  • indikace stavů pomocí LED
  • alarmový silový výstup typu otevřený kolektor
  • montáž na DIN lištu

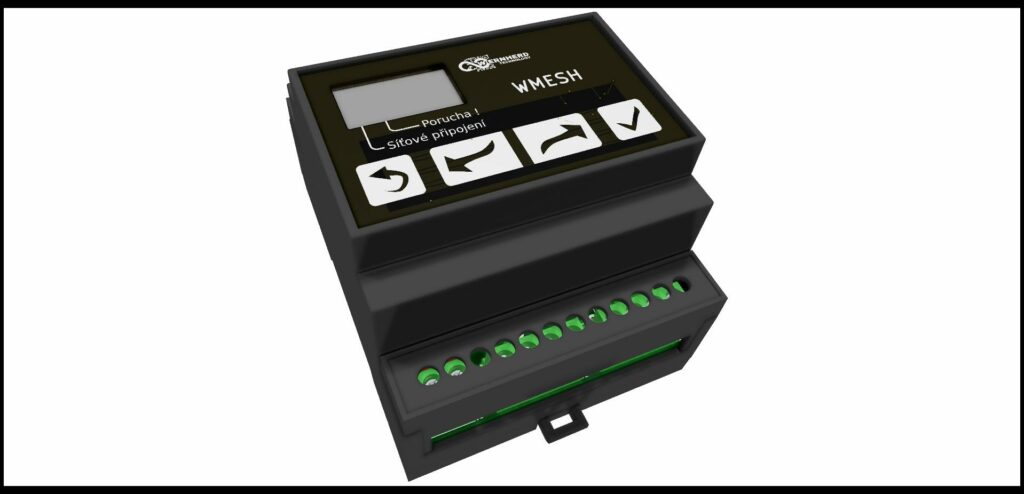

WMESH modul

Zařízení pro bezdrátový sběr dat a řízení

  • pracuje na frekvenci 868MHz
  • podpora IPv6
  • technologie sítě MESH
  • propustnost sítě až 1Mbit/s
  • dosah stovky metrů až kilometry dle použité antény
  • individuální software dle požadavků zákazníka
